Modulo di stratificazione ETA SLM-E
Il modulo di stratificazione assicura un impiego ottimale dell‘energia proveniente
da un impianto solare.
Nei puffer di maggiori dimensioni con più di 100 litri per ogni metro quadrato di superficie
dei collettori o in impianti solari molto piccoli, il modulo di stratificazione assicura efficienza
quando si integra un impianto solare termico. Quando i raggi solari sono deboli, come al
mattino, il modulo accumula l‘energia nella metà inferiore del puffer.
Quando il sole è abbastanza intenso per riscaldare lo strato superiore più caldo del puffer,
viene attivata la metà superiore.
Richiedi dépliant
Richiesta dépliant

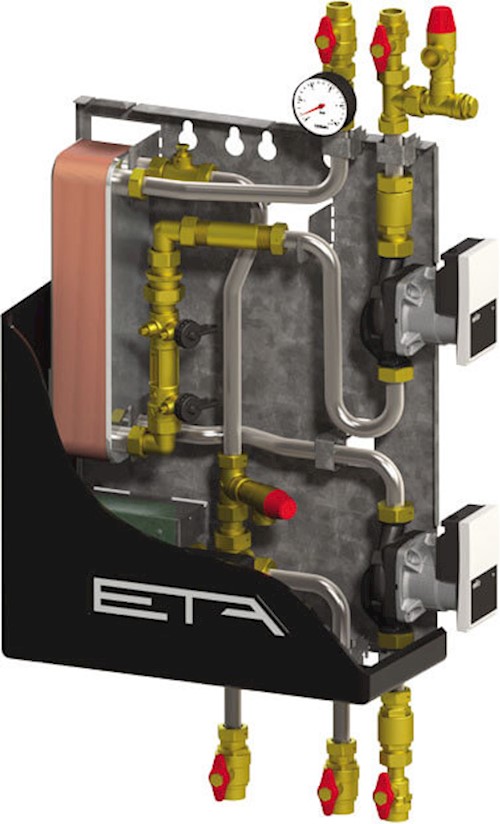

ETA SLM-E Modulo Solare in dettaglio
Dati tecnici
Sul lato dell‘impianto solare 1.000 l/h con
3 mWs di perdita di pressione esterna fino
a 20 m² di superficie del collettore in
highflow per una temperatura di esercizio
bassa del collettore con il massimo
rendimento solare fino a 40 m² di
superficie del collettore in lowflow per
temperature elevate con sfruttamento
massimo dell‘accumulatore.
Diametri nominali rubinetti a sfera di
collegamento DN 20 (3/4“)
filettatura esterna

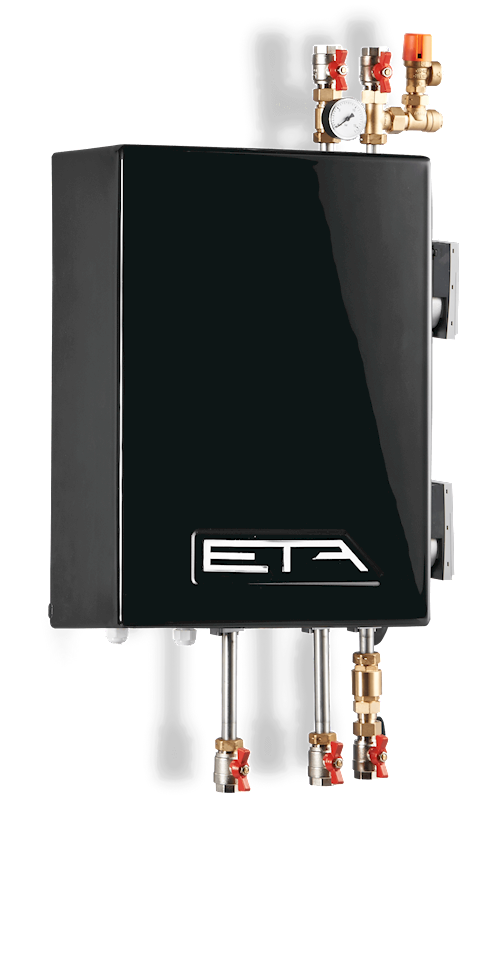

Dimensioni esterne calotta di plastica
A=600 mm, L=400 mm, P=190 mm
Fornitura
Il modulo viene fornito come unità unica già montata su una piastra di montaggio e contiene i seguenti elementi: scambiatore di calore a piastre MicroPlate®
Lato impianto solare:
pompa altamente efficiente con regolazione del numero di giri e valvola di ritegno come
freno a gravità, valvola di sicurezza solare 6 bar, misurazione meccanica del flusso,
dispositivo di lavaggio DN 15 (1/2“), manometro, sensore di portata per la misurazione
della quantità di calore (NON TARATO)
Lato riscaldamento:
pompa altamente efficiente con regolazione del numero di giri, valvola di commutazione per
la stratificazione della mandata in 2 zone dell‘accumulatore termico, valvola di sicurezza 3 bar,
valvola di sfiato (manuale)
Regolazione con spina Schuko:
i componenti all‘interno del modulo sono già cablati , sonda collettore*, 2 sonde a immersione
(per zona 1 e 2)*, linea CAN bus L=10m per il collegamento alla regolazione della caldaia ETA*
* fornita in imballaggio a parte
